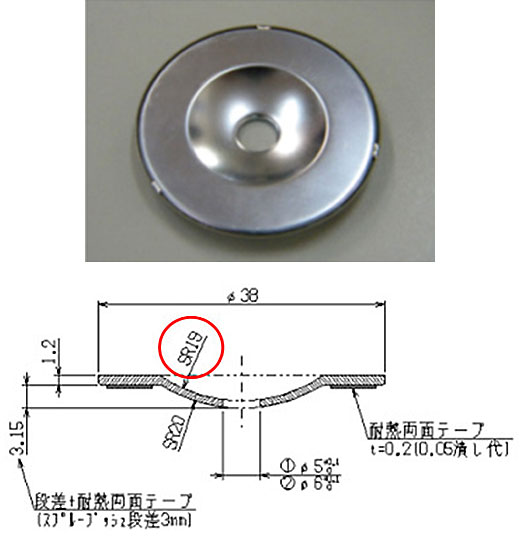

6. 成形機ノズル半径19mm用の
遮熱ハット（特注品）

1.樹脂成形の糸引きとは？

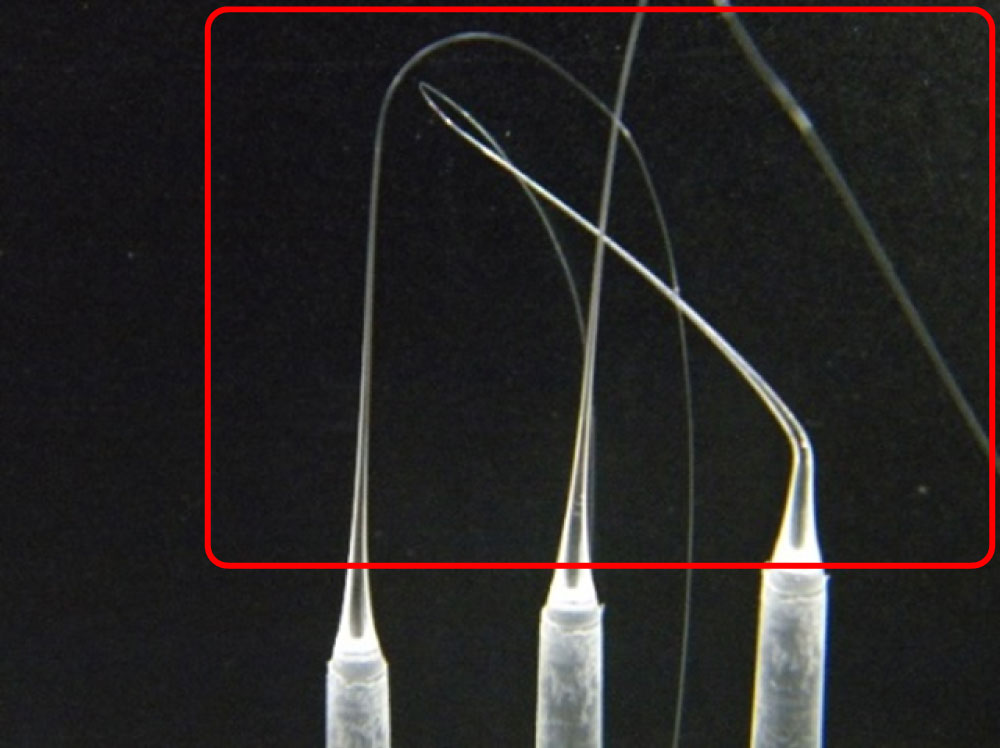

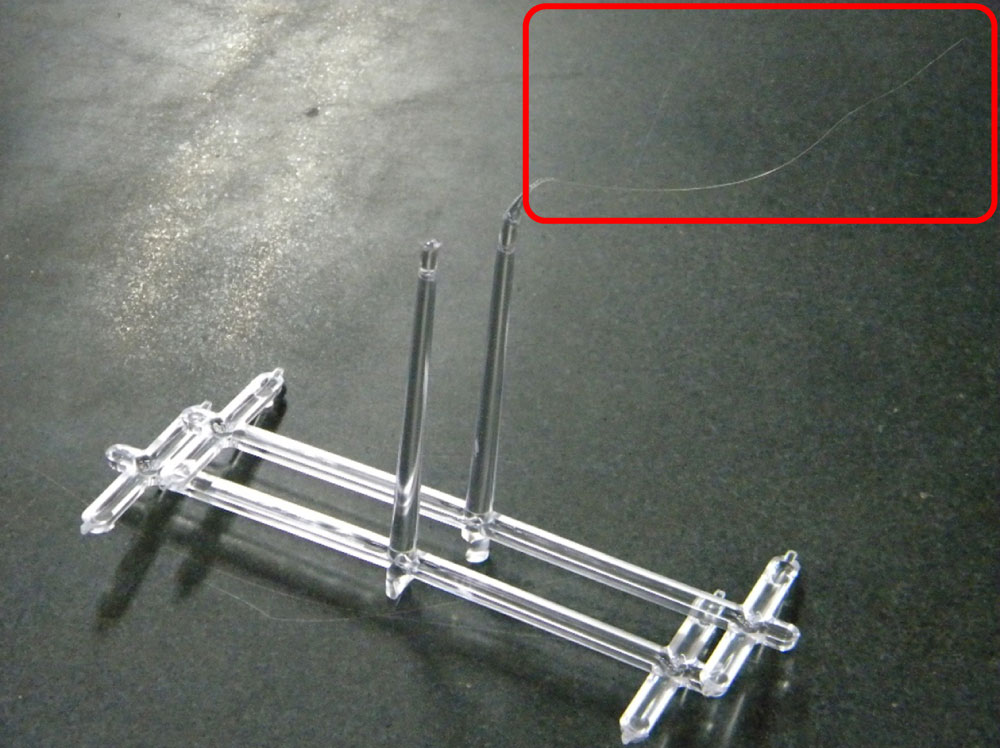

糸引きとは、樹脂の射出成形時に、固化しきらない樹脂が製品取り出し時に糸状のバリとなるトラブルです。

2.遮熱ハットとは？

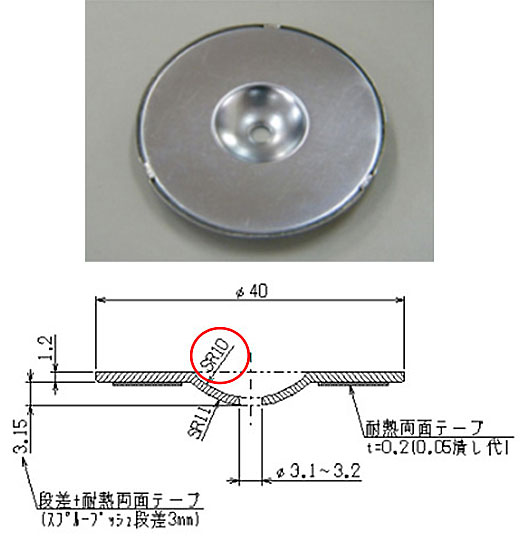

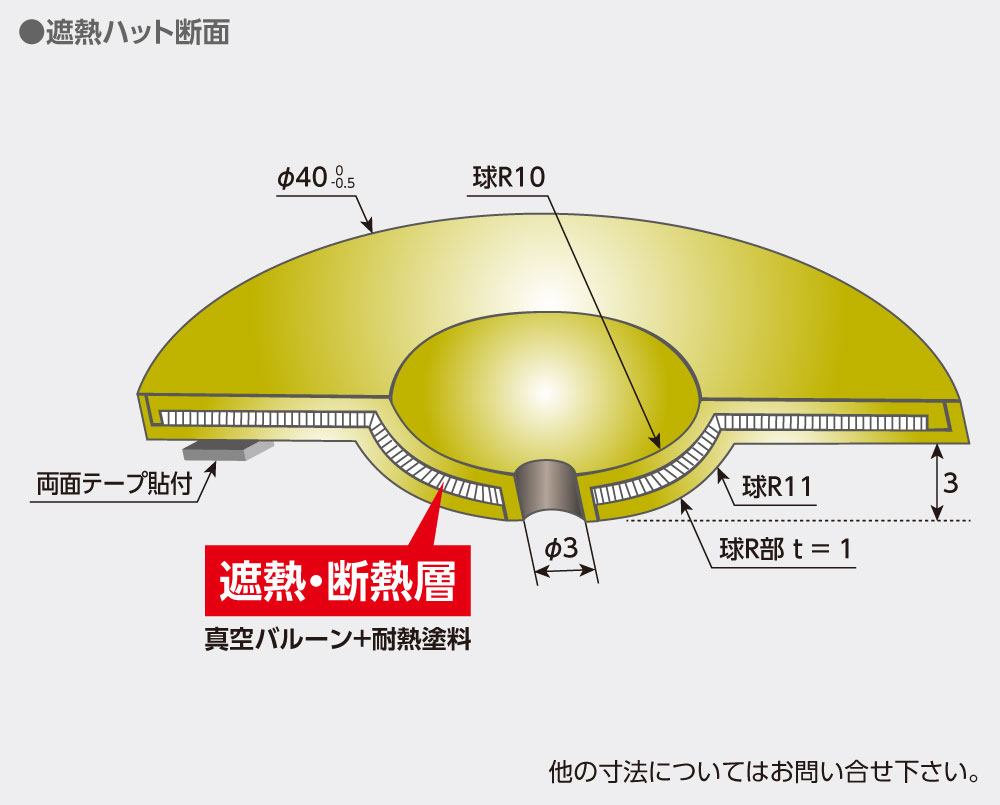

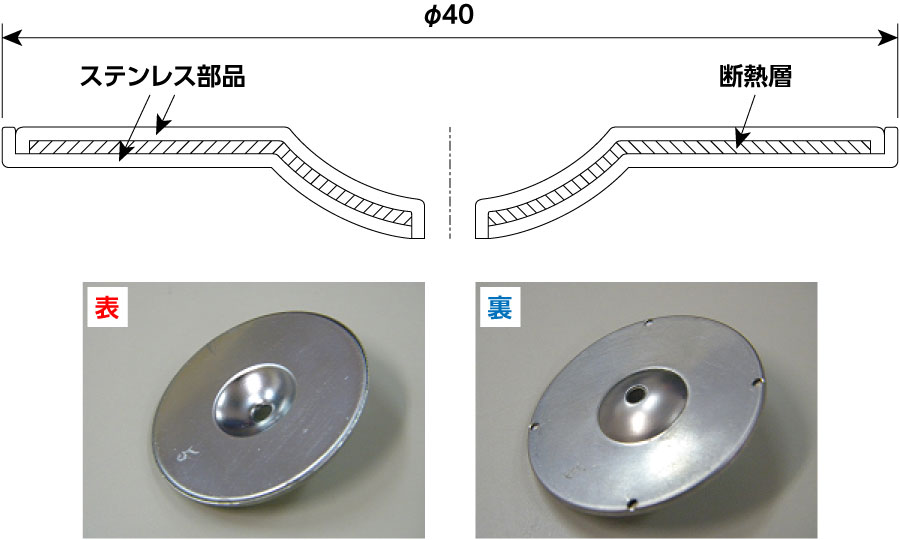

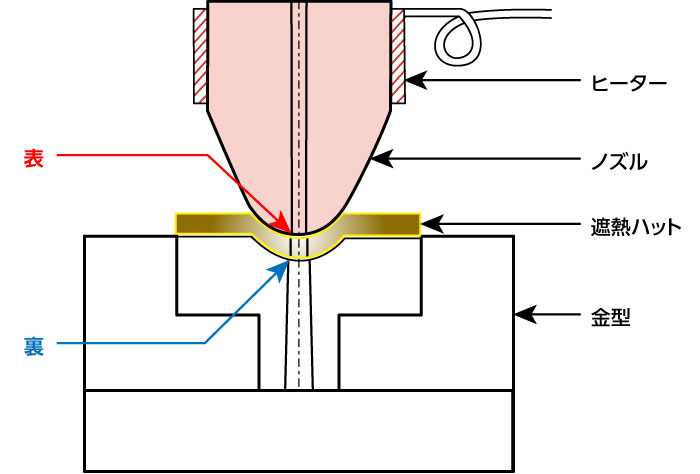

2-1.構造

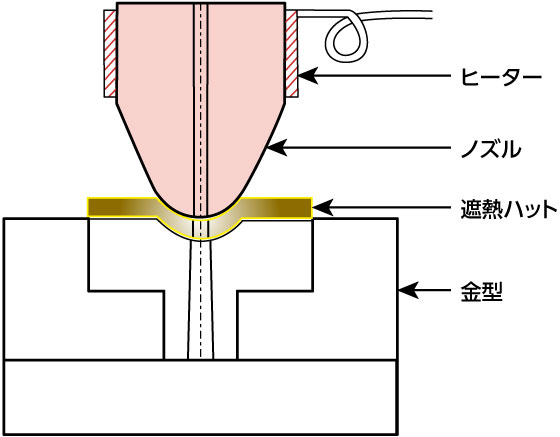

遮熱ハットは、射出成形機のノズルと金型を断熱する治具。

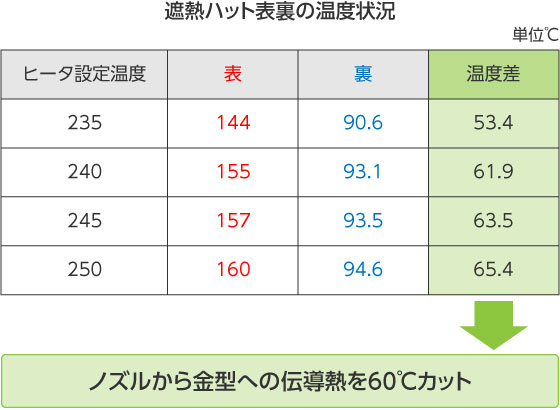

2-2.断熱効果

3.遮熱ハットの効果

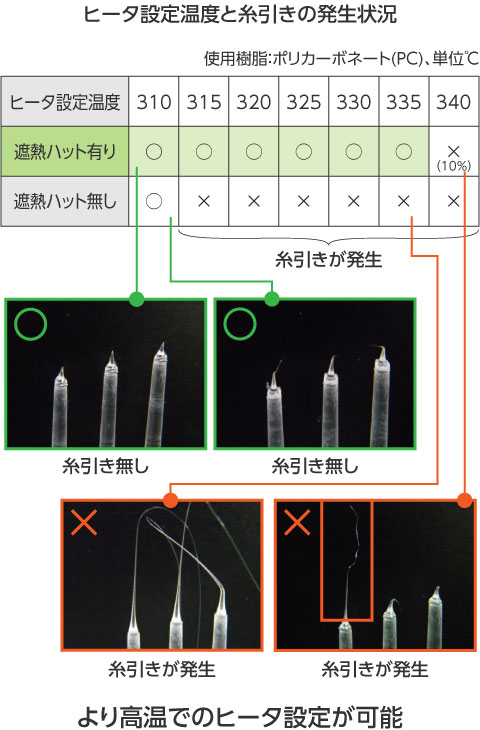

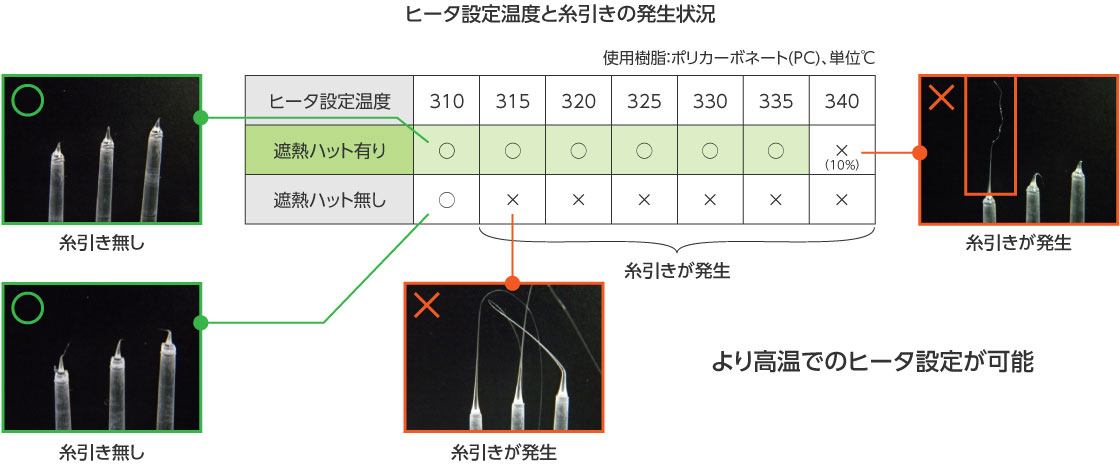

3-1.【効果①】糸引きを大幅に削減

3-2.【効果②】不適合廃棄品を大幅に削減

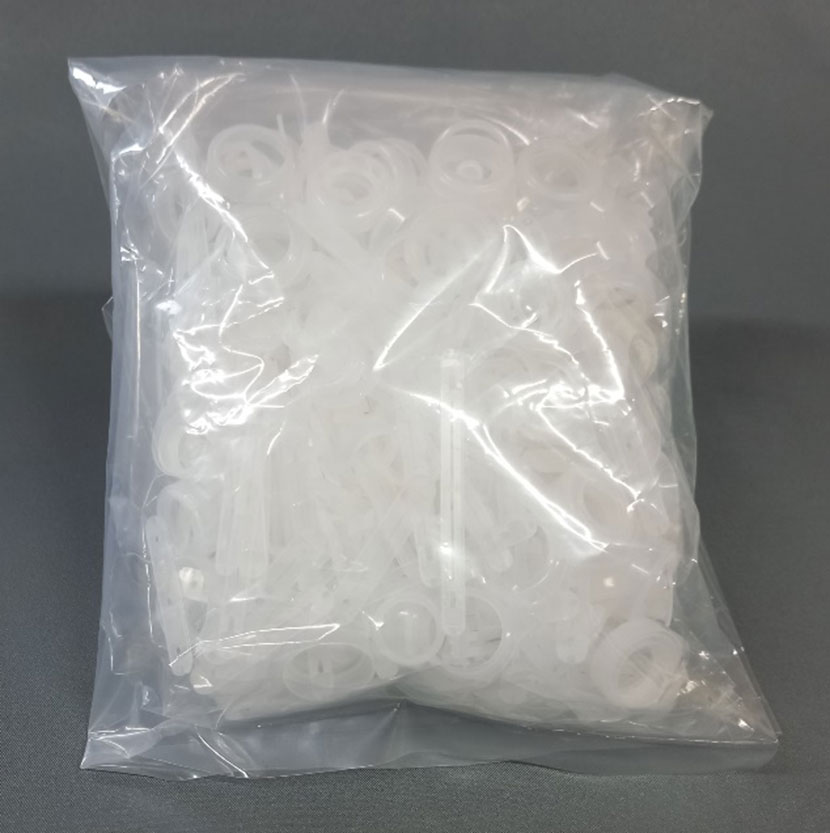

事　例

製品A（Φ17.5mm×t 6mm、PP）

年間廃棄数: 150万個→ほぼ0

製品B（47mm×4mm×1mm、PP）

年間廃棄数: 100万個→ほぼ0

製品C（Φ17.6mm×t 5mm、PBT）

年間廃棄数: 100万個→ほぼ0

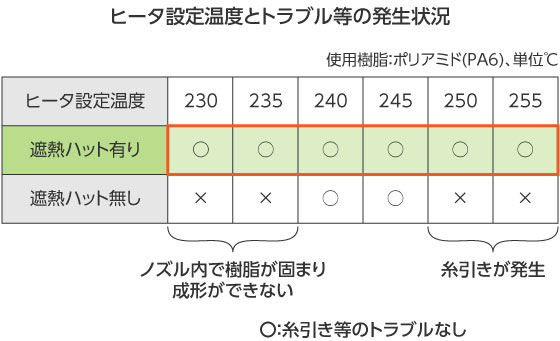

3-3.【効果③】成形条件の設定幅が広がる

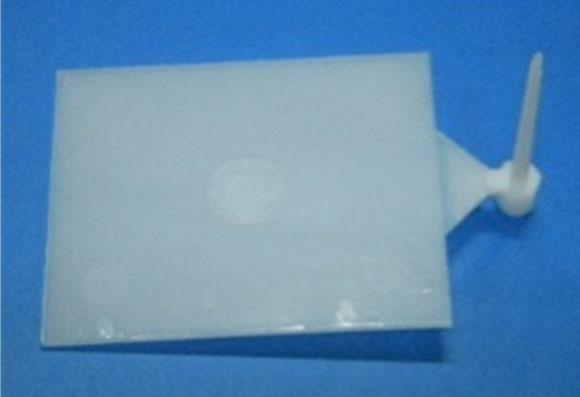

成形品

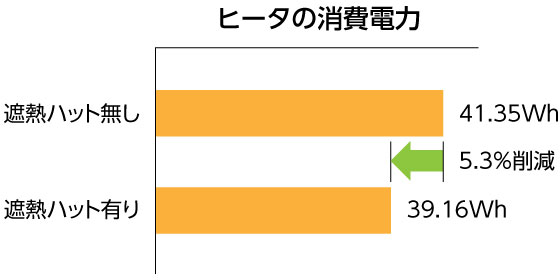

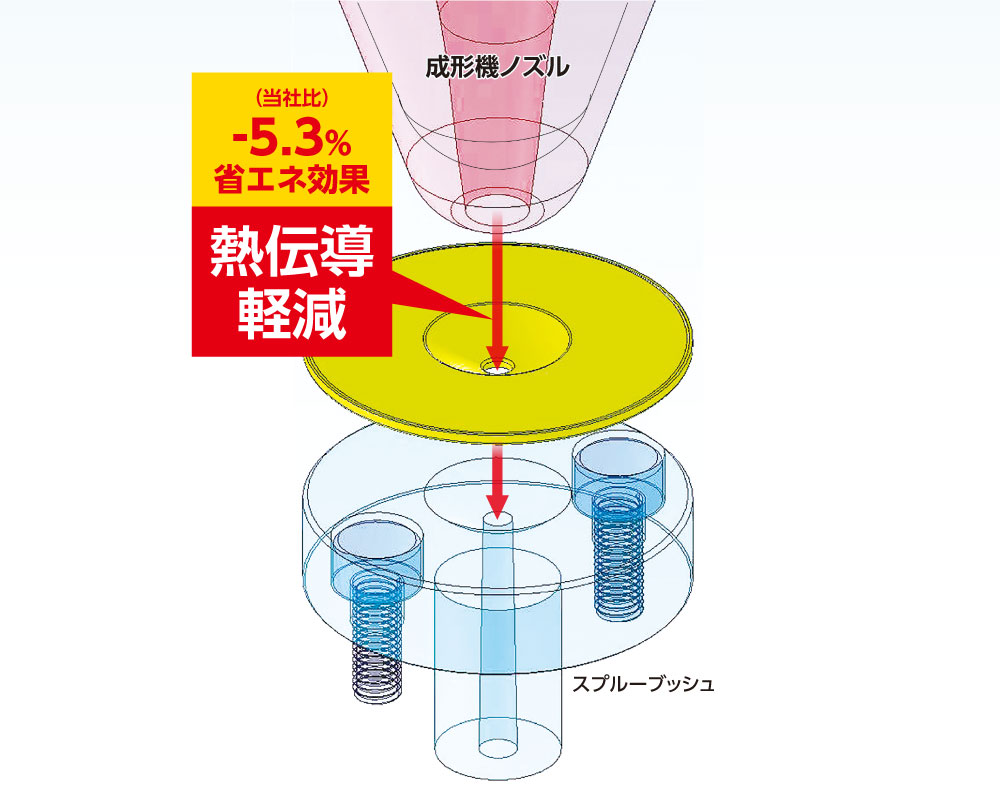

3-4.【効果④】省エネ効果

(41.35Wh−39.16Wh)×約25円(関西電力従量電灯A1kWh単価)
×7(H/日)×220(日/年)
＝1台あたり年間電気代￥84,315削減

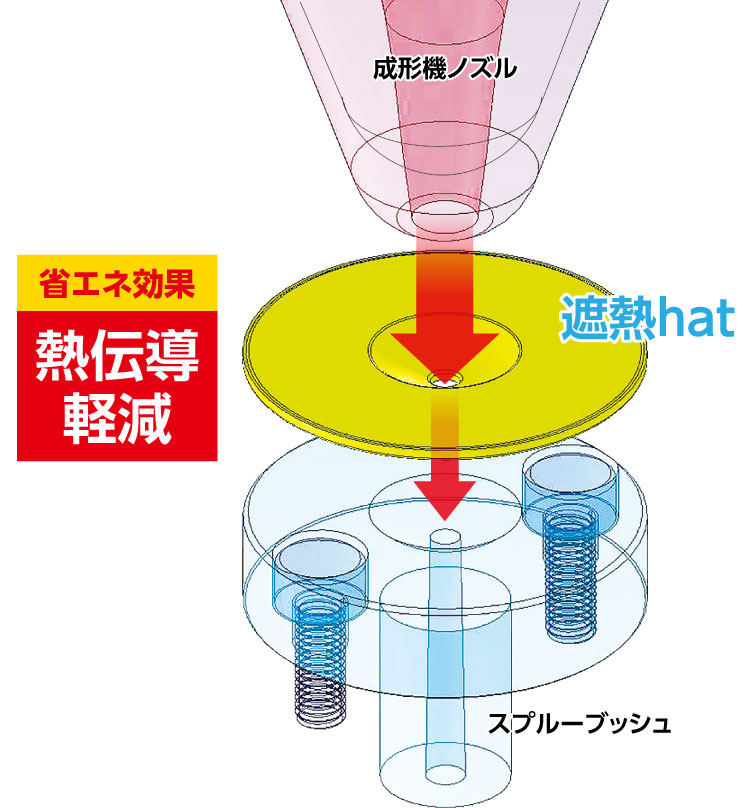

ノズルの熱が金型にとられにくい。
そのため、ノズルのヒーター設定温度を下げることができ、省エネになる。

3-5.お客様の声

樹脂	顧客ヒアリング内容
46ナイロン	糸引きを防止するため、成形毎にノズルを後方に下げていた。遮熱ハットを使用し、ノズルを金型に密着させたまま連続成形することが可能になった。大手電機メーカ。累計購入数91個。
6ナイロン	糸引きを防止するために、ノズルの設定温度を仕方なく下げていた。遮熱ハットを使用すると、ノズルの熱が金型にとられないので、設定温度を所定の温度まで上げることができた。その結果、樹脂の充填不足（ショート）の恐れがなくなり、成形品質が安定した。
POM	同上
66ナイロン	ノズルの設定温度を下げることができた。それにより、省エネになり、成形品質も安定した。
ABS	成形ピーク圧が0～20MPa下がった。ノズルの熱が金型にとられなくなり、樹脂の流動性がよくなった。その結果、良品を生産できる成形条件の幅が広がった。
AS	ノズル温度を下げることができたので、樹脂の変色をおさえることができた。
PP	スプルーの先端に常に糸引きが発生していた。遮熱ハットを使用すると糸引きがなくなり、不適合の発生が大幅に減少した。大手成形メーカ。累計購入数186個。
PP	従来、糸引きを防止するため、金型を十分に冷却してから開く必要があり、成形時間を短縮することができなかった。遮熱ハットを使用すると、糸引きをおさえることができ、成形時間を短縮することができた。
